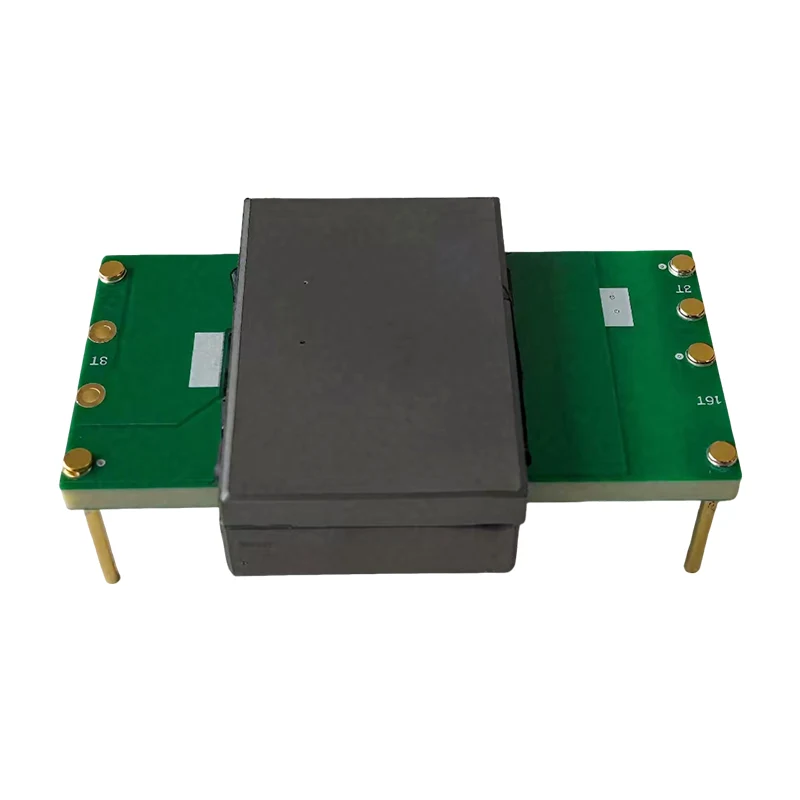

Az EKcraft Planar Transformer professzionális gyártási, gyártási és ellátási szolgáltatásokat kínál a globális piacon. Ez a transzformátor egy új típusú transzformátor, amely többrétegű nyomtatott áramköri kártyákat (PCB-ket) vagy lapos rézlemezeket használ tekercsként. Kis méretű, könnyű súlyú, nagy hatékonyságú és alacsony hőmérséklet-emelkedéssel rendelkezik. Tömeges rendelést kínálunk, és élvezzük a gyári közvetlen szállítási árakat. Lépjen kapcsolatba velünk most árajánlatért.
Ennek a sík transzformátornak a tekercseit a NYÁK-ra (nyomtatott áramköri lapra) maratják vagy préselik, lapos ferritmaggal kombinálva, ami jelentősen lerövidíti a mágneses út hosszát, csökkenti a rézveszteséget és a vasveszteséget. Ez a sík transzformátor lapított kialakítású, térfogata a hagyományos transzformátorok térfogatának 1/3-1/5-e, súlya pedig több mint 50%-kal csökken, ami alkalmas a berendezések kis belső terére. A síktranszformátor tekercsei széles és vékony rézfóliák, amelyek hatékonyan növelik a felületet és nagymértékben csökkentik a bőrhatás befolyását, így kiválóan alkalmasak nagyfrekvenciás (több száz kHz-től MHz-ig terjedő) kapcsolóüzemű tápegységekhez. Ez a sík transzformátor megfelel a modern teljesítményelektronikai technológia magas frekvenciájú, nagy hatékonyságú és nagy teljesítménysűrűségre való törekvésének.
|
A teljesítmény előnyei |
Nagy teljesítménysűrűség |
|
Anyagelőnyök |
Nagy megbízhatóság és nagy konzisztencia |
|
Szerkezeti előnyök |
Lapos kialakítás, könnyen integrálható |
|
Funkcionális Előnyök |
Nagy hatékonyság és kiváló nagyfrekvenciás jellemzők |
Alkalmazható hálózati kapcsolókhoz, útválasztókhoz, notebook számítógépek hálózati adaptereihez, LCD TV-khez, fotovoltaikus inverterekhez, ipari motormeghajtókhoz stb.
|
Teljesítmény tartomány |
10W-5000W |
|
Bemeneti és kimeneti feszültségek |
Bemenet 5V-400V, Kimenet 1.8V-220V |
|
Működési frekvencia |
20KHz-2MHz |
|
Hatékonyság |
90–98% (Teljes terhelés) |
|
Hőmérséklet emelkedés |
Teljes terhelésnél≤40℃ (környezeti hőmérséklet 25℃) |
|
Szigetelési fokozat |
B osztály (130 ℃), H osztály (180 ℃) |
|
Leválasztási feszültség |
1kV-10kV (effektív) |
A fent felsoroltakon kívül más típusok is gyárthatók a vevő igényei szerint.
